C'est l'un des incidents mécaniques les plus frustrants en impression 3D : le filament qui flambe, se tord en "S" et casse net juste au-dessus du bloc d'entraînement, rendant tout chargement ou déchargement impossible. Dans ce guide pratique du Labo, nous détaillons pas à pas le démontage chirurgical de la tête d'impression de l'Elegoo Neptune 4 Max pour extraire proprement ce morceau rebelle sans endommager l'extrudeur Dual-Gear.
Symptôme typique : Votre extrudeur claque, le filament ne progresse plus, et si vous tentez de pousser l'aiguille de débouchage, elle bute contre un obstacle rigide situé juste sous les galets. Pas de panique, l'opération prend moins de 15 minutes.
1. Position de maintenance
Pour travailler proprement sans se casser le dos ni risquer d'écraser la buse sur le plateau, la première étape consiste à dégager l'espace de travail. Au Labo, j'utilise une macro dédiée appelée POSITION_MAINTENANCE. Lancée depuis la console, elle s'occupe de faire un Homing et de centrer automatiquement la tête à exactement 15 cm au-dessus du plateau chauffant.
Si vous n'avez pas encore configuré cette automatisation dans votre firmware, vous pouvez retrouver notre guide complet dédié à la création de cette routine dans l'article consacré aux Macros de Maintenance de la charte ZEW. En attendant, il vous suffit de lancer un Homing général (G28), puis de monter manuellement l'axe Z de 150 mm via votre interface de pilotage (Mainsail/Fluidd) ou l'écran d'origine.

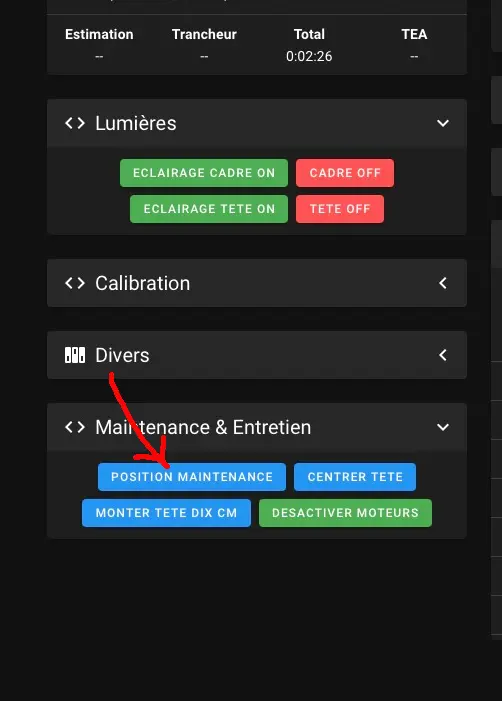

Étape 1 : Dégagement de la tête à 15 cm de hauteur. (Cliquez pour agrandir)
2. Retrait de la barre de ventilation arrière
Une fois l'espace libéré, **éteignez impérativement l'imprimante électriquement** avant de commencer le démontage mécanique afin de protéger l'électronique.
Commencez les hostilités en retirant la grosse barre de ventilation arrière (le groupe de ventilateurs d'aide au refroidissement des couches) qui bloque l'accès aux autres fixations. Il suffit de dévisser ses vis de maintien sur le chariot et de la mettre de côté (pas de photo nécessaire ici, l'accès est direct).
3. Dépose du carter de la tête
Tout comme la tête elle-même, le carter plastique de protection avant est directement vissé sur le chariot métallique de l'axe X. Dévissez ses fixations pour libérer la façade avant. Faites attention à ne pas forcer sur les petites fiches des ventilateurs de la tête lors de l'ouverture. Notez que sur cette photo, ainsi que sur les suivantes, des flèches rouges ont été ajoutées pour cibler précisément les vis et connecteurs à manipuler.

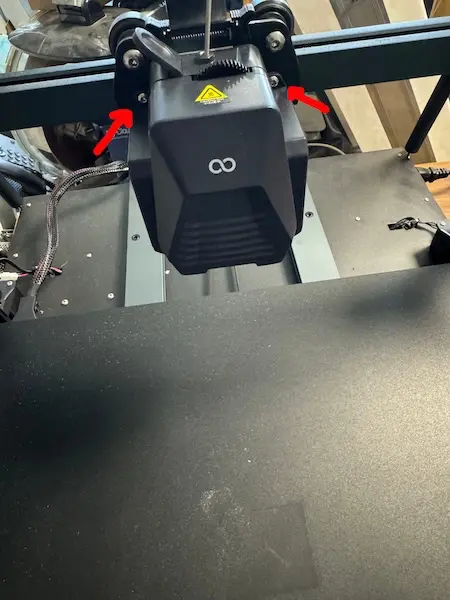

Étape 3 : Retrait du carter de la tête, vissé sur le chariot. (Cliquez pour agrandir)
4. Dépose de la tête de son chariot
Le carter retiré laisse le champ totalement libre. Munissez-vous de vos clés Allen pour retire les 3 vis de fixation principales situées à l'arrière, qui ancrent fermement le corps de la tête sur le chariot. Vous pouvez maintenant débrancher la nappe principale et manipuler le bloc d'extrusion à plat sur votre établi.

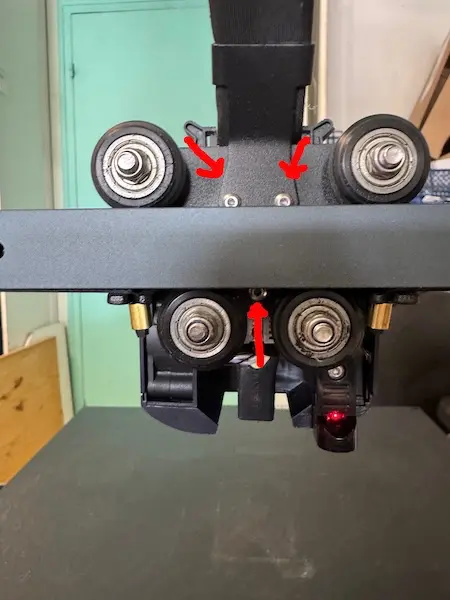

Étape 4 : Extraction des 3 vis arrière retenant la tête. (Cliquez pour agrandir)
5. Déconnexion de la cartouche et de la thermistance
Une fois le bloc tête posé bien à plat sur votre plan de travail, la première manipulation consiste à libérer les câbles reliés au bloc de chauffe. Débranchez délicatement les connecteurs de la thermistance (sonde de température) et de la cartouche de chauffe. Leurs emplacements exacts sur la carte électronique interne sont mis en évidence par les flèches rouges sur la photo.

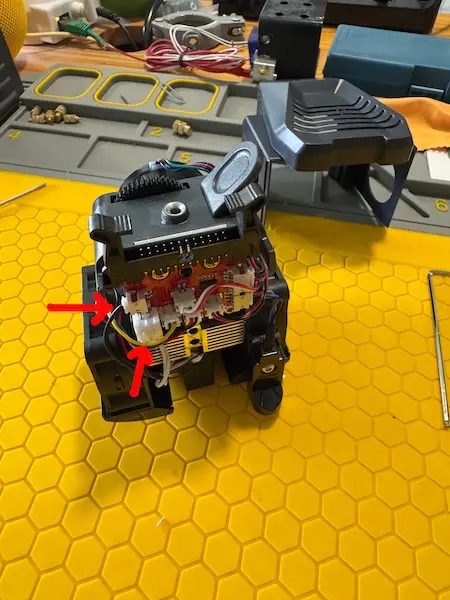

Étape 5 : Retrait des connecteurs de la sonde et de la cartouche. (Cliquez pour agrandir)
6. Dépose du Hotend (Bloc de chauffe)
Les câbles électriques étant désormais libres et sécurisés, nous pouvons isoler la partie thermique. Utilisez votre clé Allen pour dévisser les deux vis de maintien qui fixent le hotend au reste de la structure. Une fois ces vis retirées, le bloc de chauffe complet se détache proprement.

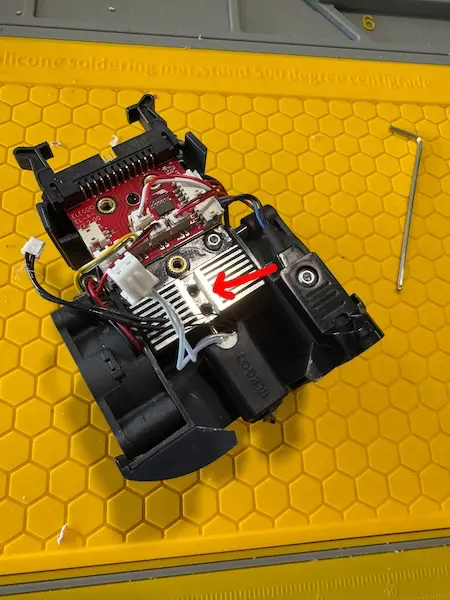

Étape 6 : Retrait des vis du bloc de chauffe pour l'extraire. (Cliquez pour agrandir)
7. Démontage du radiateur et délivrance du filament
Dernière ligne droite : dévissez les deux vis restantes qui maintiennent le radiateur. En séparant délicatement le radiateur de l'extrudeur, le petit tube de guidage interne en PTFE va venir avec. C'est à l'intérieur de cette zone de transition que se cache notre coupable : le morceau de filament écrasé et plié en accordéon.
À l'aide d'une pince fine, retirez le morceau rebelle coincé à l'intérieur du guide. Profitez-en pour inspecter l'état du tube PTFE. Si la voie est libre et propre, il ne vous reste plus qu'à remonter l'intégralité de la tête d'impression en reprenant pas à pas toutes les étapes de ce guide, mais **dans le sens inverse** !

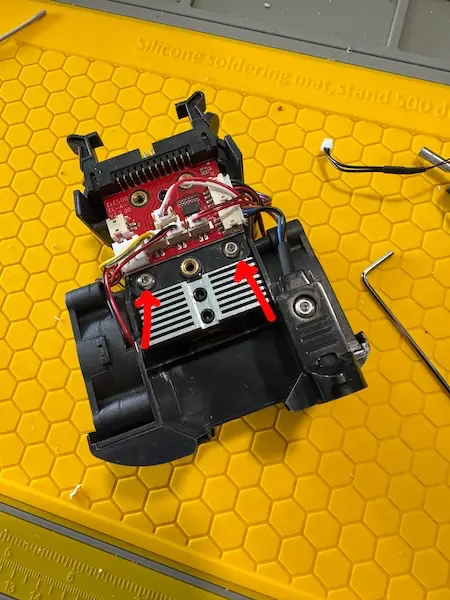

Étape 7 : Séparation du radiateur et accès au tube PTFE. (Cliquez pour agrandir)

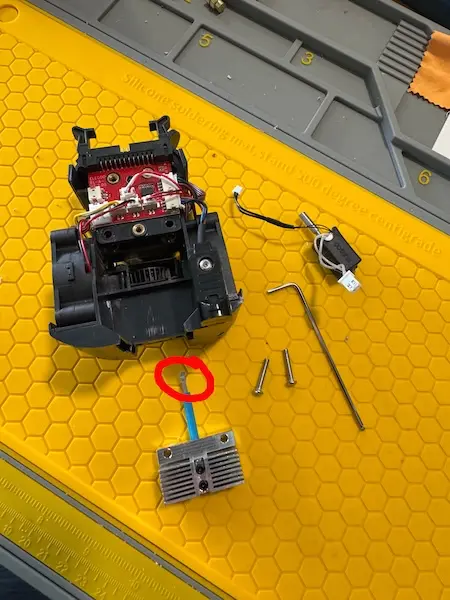

Étape 7 (bis) : Le coupable extrait. Gorge propre pour le remontage. (Cliquez pour agrandir)
Conseil du Labo pour l'avenir : Ce type de blocage survient souvent lors de rétractions trop fréquentes et successives sur de courtes distances, ou si le ventilateur du heatbreak faiblit, laissant la chaleur remonter trop haut dans l'extrudeur (le fameux Heat Creep). Pensez à vérifier vos réglages de rétraction dans votre trancheur (Slicer) !
ATTENTION APRÈS REMONTAGE : Ne relancez jamais une impression directement ! Même en serrant les vis à l'identique, il existe toujours un jeu mécanique infime au niveau des filetages du hotend et de la buse. Une variation microscopique suffit à fausser votre distance buse/plateau. Il est donc impératif de refaire une calibration complète de votre Z-Offset avant toute chose pour sécuriser votre première couche et protéger votre PEI.
